こんにちはー!mariです

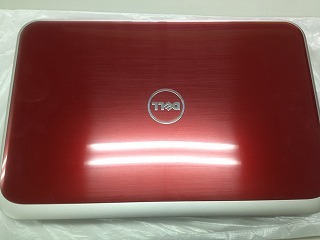

今日分解するマシンはコチラ!
DELL Inspiron 15R (5520)です
<DELL Inspiron 15R (5520)分解〜修理完了>

症状はACアダプタを本体に挿すと、ACのランプが消えてしまうから、ACアダプタが壊れているんじゃないかと思う!との持ち込みでした。
そこでうちにある汎用ACでチェック
<DELL Inspiron 15R (5520)分解〜修理完了>

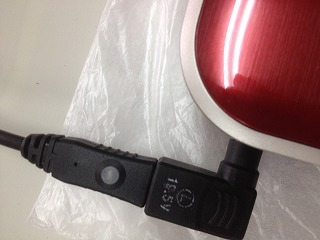

まだ本体に挿す前です。ランプがついてます。

本体に挿してみました。
<DELL Inspiron 15R (5520)分解〜修理完了>
あらら、こっちのACでもダメなようですね。
本体側が何らかの問題があるようですので、いったん開いてみて、どこまで通電しているのか確認してみる事に。

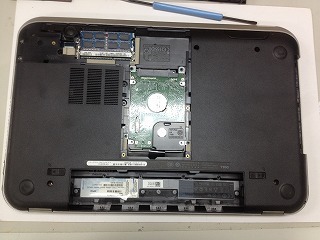

裏向けてバッテリー外して、ネジを全部外していくよー!
<DELL Inspiron 15R (5520)分解〜修理完了>

CDドライブを抜いて、ここにあるネジも忘れずに外してネ!
<DELL Inspiron 15R (5520)分解〜修理完了>

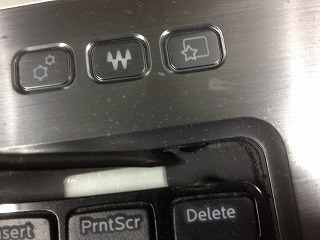

キーボードはちょっとしたツメがあるので、マイナスドライバ押し込んでパチパチっと
<DELL Inspiron 15R (5520)分解〜修理完了>

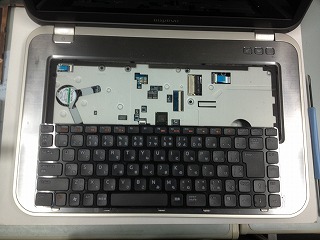

はい、キーボードが外れました
<DELL Inspiron 15R (5520)分解〜修理完了>

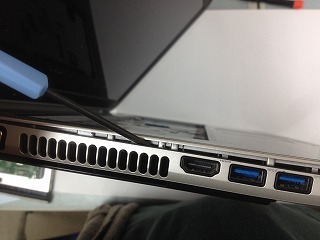

いつものごとく、隙間にマイナスドライバ入れて、ツメを押し開けていくよ〜
<DELL Inspiron 15R (5520)分解〜修理完了>

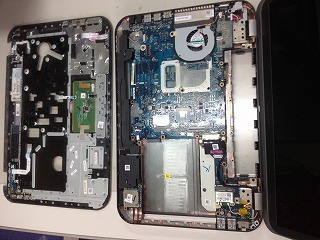

はい、3枚おろしの完了です
<DELL Inspiron 15R (5520)分解〜修理完了>

取り寄せておいたマザーボード交換で修理完了

無事起動です
<DELL Inspiron 15R (5520)分解〜修理完了>

分解難易度★☆☆☆☆ いたって普通のノートです。HDDやメモリの換装は超ラクそう♪

ではでは、またね〜
