おはようございます。
パソコン関連ならなんでも分解しちゃうmariです

珍しく朝からの更新です。
昨日分解した物をUPしますね。

今回分解されるのは・・・
POS レジスター TWINPOS2500(PW-PS41-53)※サポート終了

えっwwレジ!?
私も、これ分解してって言われた時はビックリしたよw
レジは分解した経験がないので、大丈夫かな・・?と思ったけど、開けてみると構造は単純でした。

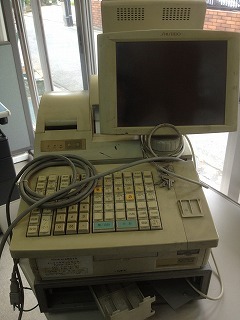

型番、TWINPOS2500
「コントロールユニット」PW-PS41-53

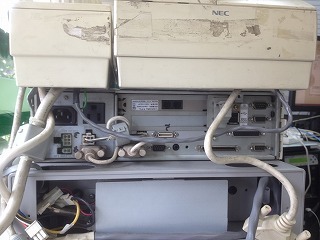

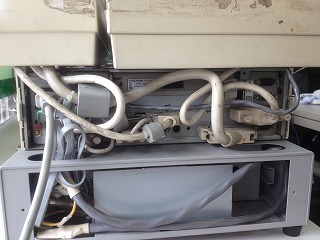

後で忘れないように、一応後ろの配線も写真撮っとこ。

外した。

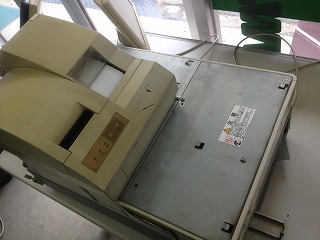

まず前面に置いてたキーボード?なんて言うんだろボタンのところw
と液晶パネルを外します

ツメで固定してたんで前にグっとスライドしたら外れたよ

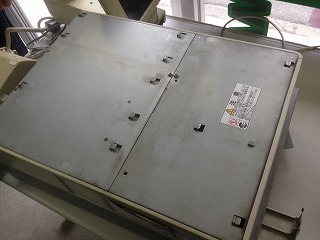

鉄板が2枚重なってはまってるのでそれを外すと・・・

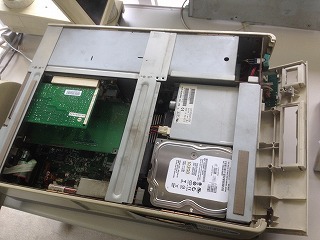

いつも見ているデスクトップパソコンぽくなりましたw

HDDが10GBってwww可愛い

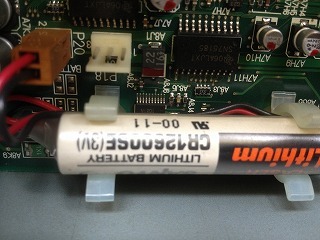

電池も長年もたなあかんから、普通のボタン電池じゃないんだね

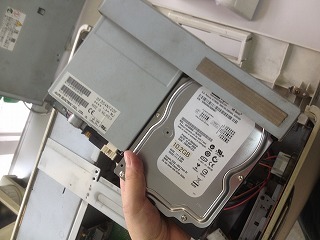

とりあえず、HDD異常ないか調べるのにHDD外してみた

HDDが取れたところでメモリも見えてきたヨ

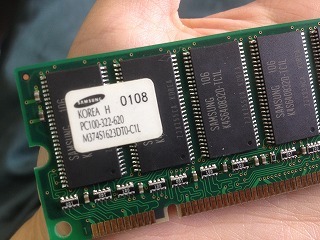

なつかしのPC100

仕様書によるとCPUはpentium2みたいですw
ちなみにOSはwinNT

途中いろいろ試しながら、最後まで分解してってマザーのみになった状態


はい、では分解レポはここまでです。
ここからは、有識者の方が読んでくれてアドバイスくれると嬉しいなぁ・・という相談内容です。

<症状>
起動時ビープ音3回(ピーピピ・長短短)となり画面がこない
ファン回ってます

<やってみた事>
メモリを手持ちのPC100と交換(抜き取りパーツなのでメモリチェックとかしてない・チェック環境なし)
→変わらず

スロット変えてみる
→変わらず

メモリを手持ちのPC133と交換(抜き取りパーツなのでメモリチェックとかしてない・チェック環境なし)
→ビープ音も鳴らない、画面こず

メモリ無しで起動
→ピ ピピピ ピピピ ピ(1・3・3・1)のビープ音

なんかいろいろやりすぎて忘れたけど、何かした時に
ピーピピ 3秒後くらいに ピピ っていうのもあった

リチウム電池の容量チェック
→テスターでは3Vとなっていた

PCでいうグラボにあたりそうなカードを抜いてみた
→変わらず(追記:後で読み返したけど、ホンマに変わらずやったんかなぁ?www)

コンデンサ周り目視で異常なし

CMOSクリアはまだ

マザー出してみたけど、型番わからない
そもそもPOS画面ってBIOSとか出るのかなぁ?
それもわからない・・・

BIOSを特定してビープ音が何を指してるのかわかれば・・・
とりあえず大まかな2つAWORDとAMIが載ってるサイトで見るに

AWORD −・・(長音×1、短音×2)・・グラフィックボード or モニター接続エラー
AMI ・・・(短音×3)・・メモリーエラー
http://www.pc-master.jp/sousa/bios-beep.htmlより

まぁ短音×3ではないのですが・・・

メモリ周り、グラフィック周りが怪しいのかなぁと、1個ずつ抜いてって潰していく作業をしてみたけどイマイチわからず。

ちょっと困ってます。
諦めてしまったらそこで試合終了ですよ・・・と安西先生もおっしゃってますもんね。
まだ諦めたくありません。
近所の個人薬局のオバチャンからの依頼なのですが今回このPOSがもうダメだったら、お店そろそろ閉めようかな、みたいになってるんでできれば直してあげたい・・・!

私はシステムの事はさっぱりなのですが、相方さんのほうはプログラムも組んだりできるので、中のデータ解析で、新しいPOSを作成できるかどうかを調べ中。
でも、年配の方がいまさら新しいPOSを覚えるのってしんどそうだし、私的にはできたらコレをそのまま使わせてあげたいな・・・!

そうこうしてたら相方さんからLINEが!

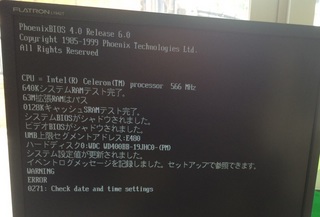

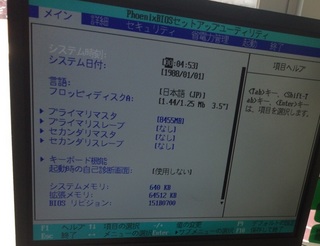

無理やりグラボ挿してみたら画面がでた!!!
仕様書にはpen2て書いてたのに、celeronやしw


USBにキーボード挿してみたら使えた!!!

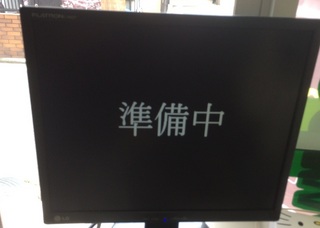

準備中www

・・・

なんか、フロッピー入ったままになってた。
昔よくあったFD入ってて起動しないパターンかな

んなわけなかった。
そんな甘い話ないですよね。

FD抜いたら立ち上がってグラフィックドライバでエラーで止まってる

準備中が出てFDを読む音がしてすぐ

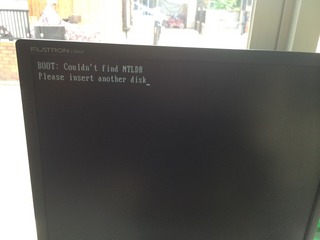

Please insert another diskが出る

FDが入ってると起動しない
グラフィックドライバーでエラー
元のグラフィックボードに変更

現時点の判断
マリちゃんの判断どうり元のグラフィックボードが故障
対処
BIOSではキーボード聞くがNTに入ったら効かない。
キーボードがきけばvgaモードで起動してドライバー無しで起動して対処法ありそう

とりあえずUSB−PS/2変換ケーブル取り寄せちぅ。



にほんブログ村 PC家電ブログ 中古パソコンへ
にほんブログ村





posted by mari at 10:43| Comment(2) | デスクトップPC | このブログの読者になる | 更新情報をチェックする
この記事へのコメント
これまた古いのを使ってますね。私、このボードを製造した者です。アルミ電解の赤マジックチェックは多分…
当時解析もしましたがIC関係が悪かったりするのでこれを見ただけでは何とも。。。
Posted by ツヨポン at 2014年11月17日 19:15
ツヨポンさん
始めまして!コメント残してくださってありがとうございます^^
軽く放置ブログになってたので返信遅れました^^;
すごく古いPOSマシーンですよね♪でも無事修理(一応w)できてお客さんもまたこれを使って店舗運営しているようです^^
Posted by mari at 2014年11月28日 00:30
