こんにちはー!お久しぶりの更新です!
iPhone内にパソコン分解写真がたまりにたまってきたのですよw
今日は続けて数台UPできるかな♪

FMV-BIBLO NF/G40 FMVNFG40
4,5年ほど前のwin7マシンです。

この機種はマザーボードのグラフィックチップの故障が多いんですよね。
応急措置にリフローするからマザー取り出してと頼まれたので淡々とバラしていきますw

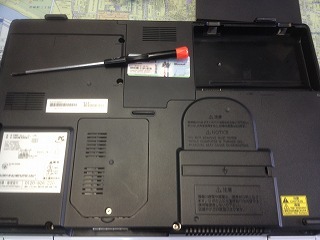

まずは裏向けてバッテリーを外そう〜

ひんじカバーを外しておこうネ

背面のネジを全部外したら今度は表をむけて〜

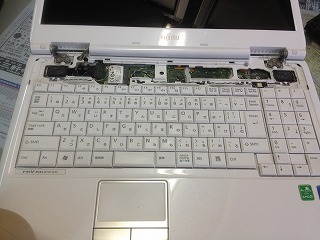

キーボードを外すよ!
上部のパネルを取ってね

キーボードを外すのに、何かくっついてる感が・・・でも裏からのネジもなさそう!
粘着テープで固定されてました〜
勇気をもってバリっと剥がしてね!

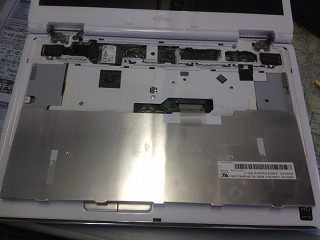

このときにケーブル類は全部外しておこうね♪

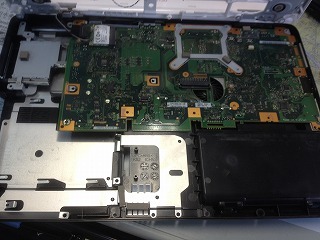

ネジを外して〜パカっとなー

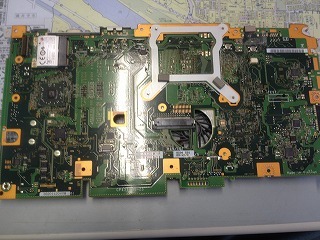

マザーボード取り出し完了です。

グラフィックチップのリフローにより、起動不能状態から、起動するまでには回復。
一見、完治に見えるけど、再発の恐れがあるので、データ移行するまでの時間稼ぎくらいに思った方がいいかな。

今回の分解、けっこう前にしたのを写真だけ見て、思い出しながら書きました。
多分こんな感じに分解したと思うけど、間違ってたらごめんなさいwww

分解難易度★☆☆☆☆ 一般的なノートだった。特記することなし。
