2015年01月09日

HP ProBook 4520s 液晶交換


ブログランキング参加中!
応援してね
にほんブログ村 PC家電ブログへ
にほんブログ村

久々のUPで、いつもどんなテンションだったか過去記事を読み返しているmariです!w
さー今日もバラしていくよ!!
年末にお預かりしたノート。
なにやら車で轢いてしまって液晶が割れた?そうな
前にも、車で轢いてしまったMacBookの案件あったけど、いったいどういう状況なんだろう??といつも疑問に思っていますw
今度、お客さんに聞いてみよう

2台お預かりのうち、1台目から〜♪

HP ProBook 4520s

ちょっと、いつもと作業場が違うのは年末で大忙しだったので自宅での修理でした。
汚部屋が写りこまないように頑張って撮影しましたよw

液晶の具合はこんな感じです。
外部モニターにつないで操作してみたところ液晶以外にダメージはなさそうでした。


バッテリーを外して、裏にあるネジは全部はずしますよー

それから背面のゴムをとって隠しネジも外します

キーボード上のパネルを外します

キーボードを外して

パームレスト部分は右側にスライドで外れます
ここでHDD取り出し。相方さんに預けて損傷がないかチェックしてもらう。

さてさて、液晶を外すとしましょうか!とゴムを外して・・・

隠しネジ〜

ん!?

ガーンまさかの六芒星ネジ

自宅だから、プラスドライバーしかないよう・・・

と、ここで一旦中断したんだけど、相方さんが出張修理に行く途中でトルクスドライバー持ってきてくれた〜
助かった・・・

自宅にも1つ置いとかなきゃだね。

そして分解再開。

ネジがついてたんだから、枠はカンタンに取れるんだろうなぁ〜なんて思ってたら、ところがどっこい!
今までの分解の中でも5本の指に入るくらいに、固い爪!
こんなにガッチリはめてたら、外す時爪割っちゃうよぅ;;
まぁ、そこは私セミプロなんで割りませんけどね(自画自賛w)

外れました!

ひんじのあたりはこんな風になってたよ
半分は液晶側・半分は本体側についてるね

はい、液晶の型番確認です。
何故こんなにピンボケ写真なのかは私もナゾです。
きっと夜中3時くらいにやってたから眠かったんでしょうねw

3日ほどで液晶が届いて

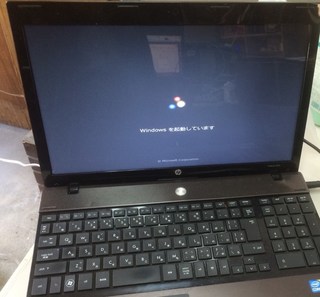

無事に交換完了でキレイに写りました♪
HDDのほうにも損傷なく、問題なく使えています!やったね♪

さて、あともう1台あるんですが、今現在もう夜中3時ということで・・・
続きはまた明日!
ではではおやすみなさーい♪
